部品の増設および交換

オペレーティングシステムをシャットダウンします。
1. 開いているファイルをすべて保存して閉じ、実行中のプログラムをすべて終了します。
1. Microsoft® Windows® XP で、スタート® シャットダウン® シャットダウン をクリックします。Microsoft Windows Vista® の場合、Windows Vista スタートボタンをクリックし、次に示すように Start（スタート）メニューの右下端の矢印をクリックしてから Shut Down（シャットダウン）をクリックします。

オペレーティングシステムのシャットダウンプロセスが完了すると、コンピュータの電源が切れます。

コンピュータと取り付けられているすべてのデバイスの電源が切れているか確認します。オペレーティングシステムをシャットダウンしても、コンピュータおよび接続されているデバイスの電源が自動的に切れない場合は、電源ボタンを約 4 秒間押し続けて電源を切ります。

コンピュータ内部の作業を始める前に

コンピュータの損傷を防ぎ、ご自身の身体の安全を守るために、以下の安全ガイドに従ってください。

警告: 本項の手順を開始する前に、『製品情報ガイド』の安全手順に従ってください。

注意: 部品やカードの取り扱いには十分注意してください。カード上の部品や接続部分には触れないでください。カードを持つ際は縁を持つか、金属製の取り付けブラケットの部分を持ってください。プロセッサのようなコンポーネントは、ピンの部分ではなく端を持つようにしてください。

注意: コンピュータシステムの修理は、資格を持っているサービス技術者のみが行ってください。デルで認められていない修理による損傷は、保証の対象となりません。

注意: ケーブルを外すときは、コネクタまたはプルタブの部分を持ち、ケーブル自身を引っ張らないでください。ケーブルによってはコネクタにロックタブが付いていることがあります。このタイプのケーブルを外す場合は、ロックタブを押し込んでからケーブルを抜いてください。コネクタを抜く際は、コネクタのピンを曲げないようにまっすぐに引き抜きます。また、ケーブルを接続する前に、両方のコネクタが正しい向きに揃っているか確認します。

注意: コンピュータの損傷を防ぐため、コンピュータ内部の作業を始める前に、次の手順を実行します。

コンピュータのカバーに傷がつかないように、作業台が平らであり、汚れていないことを確認します。
コンピュータの電源を切ります（コンピュータの電源を切るを参照）。
コンピュータがドッキングデバイスに接続されている場合、ドッキングを解除します。ドッキングデバイスの手順については、付属のマニュアルを参照してください。

注意: ネットワークケーブルを取り外すには、まずケーブルのプラグをコンピュータから外して、次に壁のネットワークデバイスから外します。

コンピュータからすべての電話ケーブルまたはネットワークケーブルを外します。
ディスプレイを閉じ、コンピュータを平らな作業台に裏返します。

注意: システム基板の損傷を防ぐため、コンピュータで作業を行う前にメインバッテリを取り外してください。

コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します。

1

バッテリタブ

2

バッテリ

3

バッテリベイリリースラッチ

メインバッテリを取り外します。
1. コンピュータ底部のバッテリベイリリースラッチをスライドさせます。
1. バッテリをバッテリベイから取り外します。
電源ボタンを押して、システム基板の静電気を除去します。

警告: 感電防止のため、カバーを開く前に、必ずコンピュータの電源プラグをコンセントから抜いてください。

ディスプレイラッチをスライドさせてディスプレイを開きます（正面図を参照）。

注意: コンピュータ内部の部品に触れる前に、コンピュータ背面の金属部など塗装されていない金属面に触れて、身体の静電気を除去してください。作業中も、定期的に塗装されていない金属面に触れて、内蔵コンポーネントを損傷する恐れのある静電気を除去してください。

PC カード/ExpressCard スロットから取り付けられているカードを取り外します（左側面図を参照）。
ハードディスクドライブを取り外します（ハードディスクドライブを参照）。

ハードディスクドライブ

警告: ドライブがまだ熱いうちにハードディスクドライブをコンピュータから取り外す場合は、ハードディスクドライブの金属製のハウジングに手を触れないでください。

警告: コンピュータ内部の作業を始める前に、『製品情報ガイド』の安全に関する指示に従ってください。

注意: データの損失を防ぐため、ハードディスクドライブを取り外す前に必ずコンピュータの電源を切ってください（コンピュータの電源を切るを参照）。コンピュータの電源が入っているとき、スタンバイモードのとき、または休止状態モードのときにハードディスクドライブを取り外さないでください。

注意: ハードディスクドライブは大変壊れやすく、わずかにぶつけただけでもドライブが損傷を受ける場合があります。

メモ: デルでは、デル製以外のハードディスクドライブの互換性の保証やサポートは行っていません。

メモ: Microsoft® Windows® オペレーティングシステムをインストールするには、『オペレーティングシステム』メディアが必要です。また、新しいハードディスクドライブにドライバおよびユーティリティをインストールするには、お使いのコンピュータ用の『Drivers and Utilities』メディアも必要です。

ハードディスクドライブベイのハードディスクドライブを交換するには、次の手順を実行します。

作業を開始する前にの手順に従って操作してください。

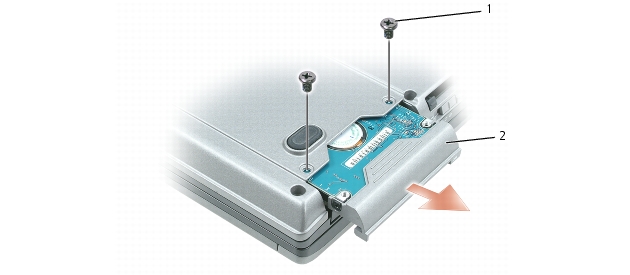

コンピュータを裏返し、ハードディスクドライブのネジを外します。

注意: ハードディスクドライブをコンピュータに取り付けていないときは、保護用静電気防止パッケージに保管します。『製品情報ガイド』の「静電気障害への対処」を参照してください。

ハードディスクドライブをコンピュータから引き出します。
新しいドライブを梱包から取り出します。

ハードディスクドライブを保管するためや配送のために、梱包を保管しておいてください。

注意: ドライブを所定の位置に挿入するには、均等に力を加えてください。力を加えすぎると、コネクタが損傷する恐れがあります。

ハードディスクドライブが完全にベイに収まるまでスライドします。
ネジを締めます。
お使いのコンピュータ用オペレーティングシステムをインストールするには、お使いのオペレーティングシステムの復元を参照してください。
『Drivers and Utilities』メディアを使用して、コンピュータで使用するドライバおよびユーティリティをインストールします（ドライバとユーティリティの再インストールを参照）。

ハードディスクドライブをデルに返品する場合

ハードディスクドライブをデルに返品する場合は、そのドライブが梱包されていた箱、または同等の発泡スチロール製の梱包材に入れて返送してください。正しく梱包しないと、ハードディスクドライブが運搬中に破損する場合があります。

1

発泡スチロール製の梱包材

2

ハードディスクドライブ

ヒンジカバー

警告: コンピュータ内部の作業を始める前に、『製品情報ガイド』の安全に関する指示に従ってください。

注意: 静電気による損傷を避けるため、静電気防止用リストバンドを使用したり、コンピュータの背面パネルにあるコネクタなどに定期的に触れたりして、静電気を身体から除去してください。

注意: ヒンジカバーは壊れやすいので、無理な力を加えると損傷する可能性があります。ヒンジカバーの取り外しには注意してください。

作業を開始する前にの手順に従って操作してください。
コンピュータの表面を上にして、ディスプレイを約 180 度開き、作業面に対して平らになるようにします。

注意: ヒンジカバーへの損傷を防ぐため、カバーの両側を同時に持ち上げないでください。

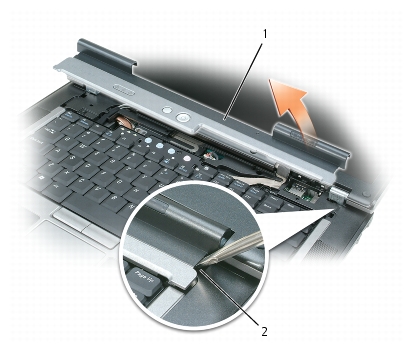

スクライブをインデントに差し込んで、ヒンジカバーの右側を慎重に持ち上げます。

1

ヒンジカバー

2

くぼみ

ヒンジカバーを緩めて持ち上げ、右から左に動かして取り外します。
ヒンジカバーを取り付けるには、まず左側をヒンジカバースロットに挿入して左から右に押し、カバーを所定の位置にカチッという感触が持てるまではめ込みます。

メモリ

システム基板にメモリモジュールを取り付けると、コンピュータのメモリ容量を増やすことができます。お使いのコンピュータに対応するメモリの情報については、仕様を参照してください。必ずお使いのコンピュータ用のメモリモジュールのみを取り付けてください。

警告: 本項の手順を開始する前に、『製品情報ガイド』の安全手順に従ってください。

注意: システム基板の損傷を防ぐため、コンピュータ内部の作業を行う前にメインバッテリを取り外してください。

メモ: デルから購入されたメモリモジュールは、お使いのコンピュータの保証範囲に含まれます。

コンピュータには、「DIMM A」および「DIMM B」という 2 つのメモリスロットがあります。DIMM A は、コンピュータ上部のキーボードの下にあります。DIMM B は、コンピュータ下部のメモリモジュールの下にあります。DIMM A は出荷時に構成された基本的なメモリモジュールを保持します。増設メモリを購入していない場合は、DIMM B は空のままです。通常、メモリを追加する場合は DIMM B を使用します。メモリをアップグレードする場合は、メモリを DIMM A および B（アップグレードの規模により異なります）に取り付ける必要があります。

注意: メモリモジュールを 2 つのコネクタに取り付ける必要がある場合、メモリモジュールは、まず「DIMM A」というラベルの付いているコネクタに取り付け、次に「DIMM B」というラベルの付いているコネクタに取り付けてください。

DIMM A コネクタ

DIMM A コネクタのメモリモジュールを取り付ける場合は、以下の操作を実行します。

作業を開始する前にの手順に従って操作してください。
ヒンジカバーを取り外します（ヒンジカバーを参照）。
キーボードを取り外します（キーボードを参照）。
コンピュータ背面にある塗装されていない金属製のコネクタに触れて、身体の静電気を除去します。

注意: その場を離れた後、コンピュータに戻るときには再び静電気を除去してください。

メモリモジュールを交換する場合、既存のモジュールを取り外します。

注意: メモリモジュールコネクタへの損傷を防ぐため、メモリモジュールの固定クリップを広げるためにツールを使用しないでください。

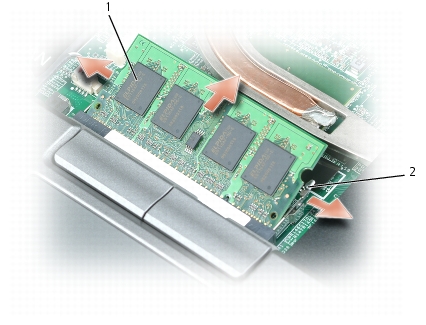

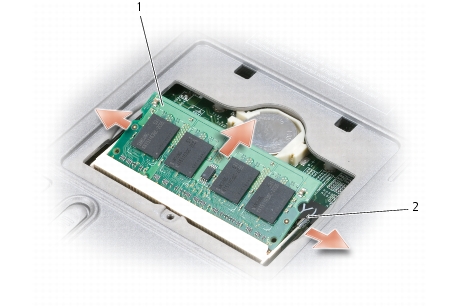

メモリモジュールコネクタの両端にある固定クリップをモジュールが持ち上がるまで指先で慎重に広げます。

モジュールをコネクタから取り外します。

1

メモリモジュール

2

固定クリップ（2）

注意: メモリモジュールは、コネクタへの損傷を防ぐために 45 度の角度で差し込んでください。メモリモジュールが正しく取り付けられていない場合、コンピュータは正常に起動しません。この場合、エラーメッセージは表示されません。

身体の静電気を除去してから、新しいメモリモジュールを取り付けます。
1. モジュールエッジコネクタの切り込みをコネクタスロットのタブに合わせます。
1. モジュールを 45 度の角度でしっかりとスロットに挿入し、メモリモジュールがカチッと所定の位置に収まるまで押し下げます。カチッという感触が得られない場合、モジュールを取り外し、もう一度取り付けます。
キーボードを取り付けます（キーボードを参照）。
ヒンジカバーを取り付けます（ヒンジカバーを参照）。
バッテリをバッテリベイに取り付けるか、または AC アダプタをコンピュータおよびコンセントに接続します。
コンピュータの電源を入れます。

コンピュータは起動時に、増設されたメモリを検出してシステム構成情報を自動的に更新します。

コンピュータに取り付けられたメモリ容量を確認します。

Microsoft® Windows® XP オペレーティングシステムで、お使いのデスクトップの マイコンピュータ アイコンを右クリックします。プロパティ ® 全般をクリックします。
Microsoft Windows Vista® オペレーティングシステムで、Windows Vista スタートボタン ® Help and Support（ヘルプとサポート）® Computer Information（コンピュータ情報）をクリックします。

DIMM B コネクタ

DIMM B コネクタのメモリモジュールを取り付ける場合は、以下の操作を実行します。

作業を開始する前にの手順に従って操作します。

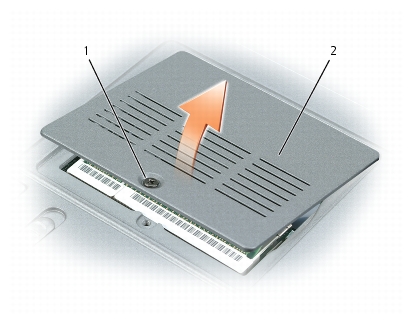

コンピュータを裏返して、メモリモジュールカバーのネジを緩め、（底面図を参照）カバーを取り外します。

1

ネジ

2

メモリモジュールカバー

注意: メモリモジュールコネクタへの損傷を防ぐため、メモリモジュールの固定クリップを広げるためにツールを使用しないでください。

メモリモジュールを交換する場合は、既存のモジュールを取り外します。
1. メモリモジュールコネクタの両端にある固定クリップをモジュールが持ち上がるまで指先で慎重に広げます。
1. モジュールをコネクタから取り外します。

1

メモリモジュール

2

固定クリップ（2）

メモ: パフォーマンスを最適化するため、各コンピュータでは同一のメモリモジュールを使用する必要があります。

身体の静電気を除去してから、新しいメモリモジュールを取り付けます。
1. モジュールエッジコネクタの切り込みをコネクタスロットのタブに合わせます。
1. モジュールを 45 度の角度でしっかりとスロットに挿入し、メモリモジュールがカチッと所定の位置に収まるまで押し下げます。カチッという感触が得られない場合、モジュールを取り外し、もう一度取り付けます。
メモリモジュールカバーを取り付けます。

注意: カバーが閉まりにくい場合、モジュールを取り外して、もう一度取り付けます。無理にカバーを閉じると、コンピュータを破損する恐れがあります。

バッテリをバッテリベイに取り付けるか、または AC アダプタをコンピュータおよびコンセントに接続します。
コンピュータの電源を入れます。

コンピュータは起動時に、増設されたメモリを検出してシステム構成情報を自動的に更新します。

コンピュータに取り付けられたメモリ容量を確認します。

Microsoft Windows XP オペレーティングシステムの場合、お使いのデスクトップの マイコンピュータ アイコンを右クリックします。プロパティ ® 全般をクリックします。
Microsoft Windows Vista オペレーティングシステムの場合、Windows Vista スタートボタン ® Help and Support（ヘルプとサポート）® Computer Information（コンピュータ情報）をクリックします。

ミニカード

コンピュータと一緒にミニカードを注文された場合、カードはすでに取り付けられています。

警告: 本項の手順を開始する前に、『製品情報ガイド』の安全手順に従ってください。

注意: システム基板の損傷を防ぐため、コンピュータで作業を行う前にメインバッテリを取り外してください。

メモ: お使いのシステムによって、ミニカードはキーボードの下またはシステム底部カバーの下に取り付けられています。

作業を開始する前にの手順に従って操作してください。
ヒンジカバー（ヒンジカバーを参照）およびキーボード（キーボードを参照）を取り外します。
コンピュータ背面にある塗装されていない金属製のコネクタに触れて、身体の静電気を除去します。

メモ: その場を離れた後、コンピュータに戻るときには再び静電気を除去してください。

ミニカードがまだ取り付けられていない場合、5ステップに進みます。ミニカードを交換する場合、既存のカードを取り外します。

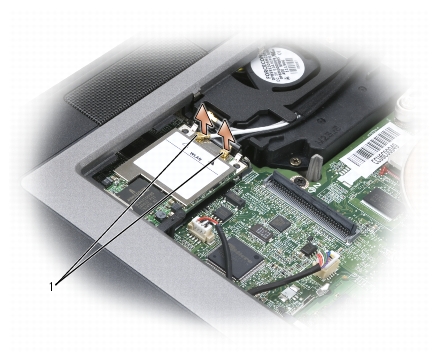

1. ケーブルをカードから外します。

メモ: お持ちのミニカードのタイプによっては、一部のケーブルは使用されていない場合があります。

1

アンテナケーブル

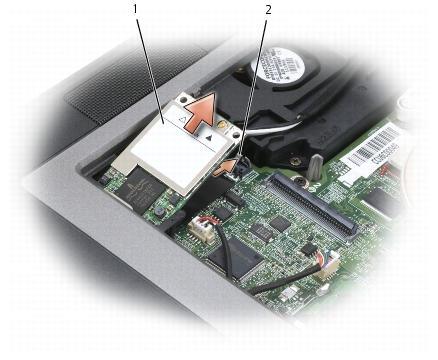

カードがわずかに浮き上がるまで金属製の固定ブラケットをカードから押し離して、カードを取り出します。

1

ワイヤレス LAN カード

2

金属製固定ブラケット

カードを 45 度の角度でスライドさせて、コネクタから引き出します。

注意: カードコネクタは正しく挿入できるよう設計されています。挿入に抵抗がある場合は、カードを再調整してください。

メモ: ワイヤレス LAN カードコネクタには、モバイルブロードバンド（WWAN）ネットワークカードを挿入しないでください。

メモ: ミニカードには、注文したカードタイプによって 2 つまたは 3 つのアンテナコネクタが付いています。

カードを取り付けるには、次の手順を実行します。

注意: ミニカードの損傷を避けるため、カードの上や下に決してケーブルを置かないでください。

邪魔になるアンテナケーブルを移動して、ミニカードのための場所を確保します。

カードを 45 度の角度でコネクタに合わせ、カチッという感触が得られるまで、カードをコネクタに押し込みます。

メモ: どのケーブルをどのコネクタに接続するかという具体的な情報に関しては、お使いのミニカードに付属のマニュアルを参照してください。

ケーブルをミニカードに接続して、ケーブルを正しく配線します。
キーボードまたはカバーを取り付けます。

キーボード

警告: 本項の手順を開始する前に、『製品情報ガイド』の安全手順に従ってください。

注意: 静電気放出を避けるため、静電気防止用リストバンドを使用したり、定期的に塗装されていない金属面（コンピュータの背面にあるコネクタなど）に触れたりして、静電気を除去します。

作業を開始する前にの手順に従って操作します。
ヒンジカバーを取り外します（ヒンジカバーを参照）。

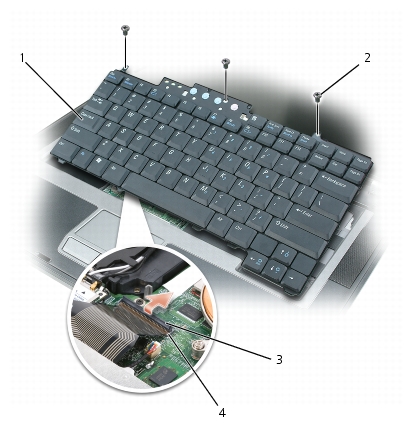

キーボードの上部にある 3 本のネジを外します。

注意: キーボード上のキーキャップは壊れたり、外れたりしやすく、また取り付けに時間がかかります。キーボードの取り外しや取り扱いには注意してください。

キーボードを持ち上げて、キーボードのコネクタが見えるまで少し前方にスライドさせます。
システム基板上のキーボードコネクタからキーボードケーブルを外すには、キーボードコネクタのプラスチックバーを回します。

1

キーボード

2

キーボードネジ

3

ケーブルコネクタ

4

キーボードコネクタ

注意: キーボード取り付け中にパームレストの損傷を防ぐため、キーボード前面の端についているタブをパームレストに差し込んでから、キーボードを所定の位置に固定します。

キーボードを取り付けるには、キーボードケーブルをシステム基板のコネクタに接続します。
キーボードの前面の端に沿ってあるタブをパームレストに差し込み、キーボードをパームレストの上に下ろします。
キーボード上部の 3 本のネジを元どおりに取り付けます。
ヒンジカバーを取り付けます。

Bluetooth® ワイヤレステクノロジ内蔵カード

警告: 以下の手順を実行する前に、『製品情報ガイド』の安全に関する指示をよく読み、指示に従ってください。

注意: システム基板の損傷を防ぐため、コンピュータで作業を行う前にメインバッテリを取り外してください。

Bluetooth ワイヤレステクノロジ内蔵カードを購入された場合は、お使いのコンピュータにすでに取り付けられています。

作業を開始する前にの手順に従って操作します。
ヒンジカバーを取り外します（ヒンジカバーを参照）

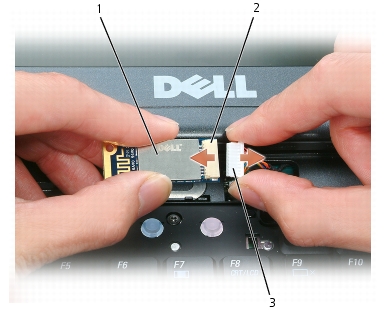

金属製タブからカードケーブルコネクタを引き出します。

1

金属製のタブ

2

カード

3

ケーブルコネクタ

ケーブルコネクタをカードコネクタから引き離します。

1

カード

2

カードコネクタ

3

ケーブルコネクタ

注意: カード、カードケーブル、または周辺コンポーネントの損傷を防ぐため、カードの取り外しは慎重に行ってください。

コイン型電池

警告: 以下の手順を実行する前に、『製品情報ガイド』の安全手順に従ってください。

注意: システム基板の損傷を防ぐため、コンピュータで作業を行う前にメインバッテリを取り外してください。

作業を開始する前にの手順に従って操作します。
コンピュータの底面にある、メモリモジュールカバー / コイン型電池カバーのネジを緩め、カバーを取り外します（底面図を参照）。

1

コイン型電池

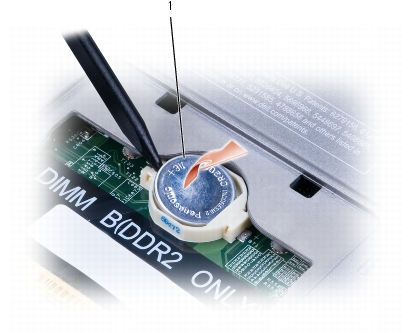

プラスチックスクライブをコイン型電池実装部の側面にあるガイドに差し込み、バッテリを実装部からそっと外します。

バッテリを取り付けるには、クリップの下にプラス側（プラス [+] と表示されています）を上にして、30 度の角度で差し込んでから押し下げて入れます。

メディアベイについて

警告: 本項の手順を開始する前に、『製品情報ガイド』の安全手順に従ってください。

フロッピードライブ、CD ドライブ、CD-RWドライブ、DVD ドライブ、CD-RW/DVD ドライブ、DVD+RW、セカンドバッテリ、またはセカンドハードディスクドライブなどのデバイスをメディアベイに取り付けることができます。

デバイス固定ネジについて

メモ: デバイス固定ネジはデルから購入できます。メディアを外れにくい状態にする場合を除いて、デバイス固定ネジを取り付ける必要はありません。

お使いの Dell™ コンピュータは、出荷時に CD/DVD ドライブがメディアベイに取り付けられています。デバイス固定ネジは、別途デルから購入できます。デバイスをベイに取り付けるときにデバイス固定ネジを取り付けると、デバイスが外れにくい状態になります。

デバイス固定ネジの取り外し

デバイス固定ネジが取り付けてある場合、デバイスをベイから取り外すには、ネジを外す必要があります。

開いているファイルをすべて保存してから閉じ、実行中のプログラムをすべて終了してから、コンピュータをシャットダウンします。
コンピュータがドッキングデバイスに接続されている場合、ドッキングを解除します。ドッキングデバイスの手順については、付属のマニュアルを参照してください。
ディスプレイを閉じて、コンピュータを裏返します。

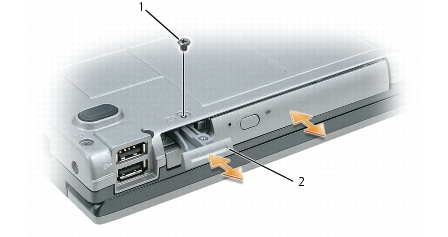

細めのプラスドライバを使って、コンピュータの底面からデバイス固定ネジを取り外します。

1

デバイス固定ネジ

2

デバイスリリースラッチ

メディアベイデバイスの取り外しと取り付け

注意: デバイスを取り外しまたは取り付ける際、デバイスを損傷する場合があるので、デバイスを落とさないようにします。コンピュータにデバイスを取り付けない場合、デバイスは乾燥した安全な場所に保管します。デバイスに上から力を加えたり、重いものを上に載せたりしないでください。

メモ: デバイス固定ネジがお使いのコンピュータと一緒に梱包されていて、取り付けられていない場合、コンピュータが動作中で、ドッキングデバイスに接続されている間でも、デバイスを取り外したり、取り付けたりすることができます。

コンピュータの動作中にデバイスを交換する場合、タスクバーの ハードウェアの安全な取り外し アイコンをダブルクリックし、取り出すデバイスをクリックして、停止をクリックします。

コンピュータの停止中にデバイスを交換する場合、次の手順に進みます。

お使いのコンピュータがデバイス固定ネジといっしょに出荷されてネジが取り付けられている場合、ねじを取り外します（デバイス固定ネジについてを参照）。
デバイスリリースラッチを押します。

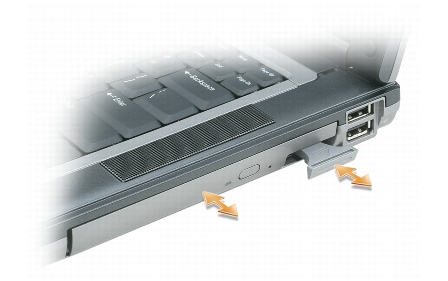

デバイスをメディアべイから取り出します。
カチッと所定の位置に収まるまで新しいデバイスをメディアベイに押し込みます。
コンピュータの実行中にデバイスを交換した場合、オペレーティングシステムは自動的にデバイスを認識します。必要に応じて、パスワードを入力してコンピュータのロックを解除します。

目次に戻る

1	キーボード	2	キーボードネジ	3	ケーブルコネクタ
4	キーボードコネクタ
